Een 90 graadelleboog is een pijpmontage die u gebruikt kunt om de stroomrichting in een 90 graad te veranderen. Het wordt ook genoemd „kromming 90“ of „kwartkromming“. Als verbinding tussen twee pijpen, worden de 90 graadellebogen ook gebruikt aangezien een traliewerk of hoeken op een niveauinstallatie beëindigt.

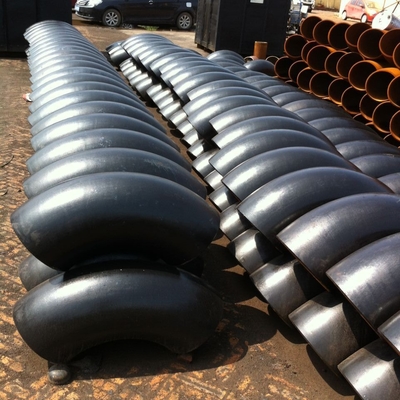

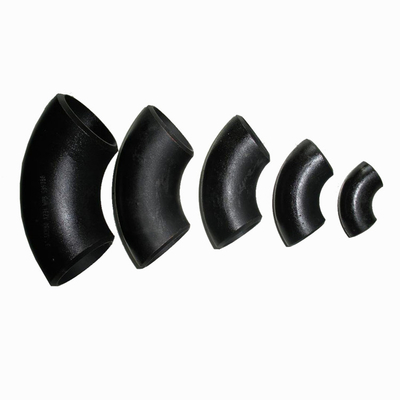

90-graad-elleboog
Voor de het staalelleboog van het uiteindelassen, wordt het algemeen gemaakt van een stuk van naadloze buis. Buigend de twee einden van pijp aan een hoek van 90 graad, is het een 90 graad naadloze elleboog. Daar ook worden zowat 90 graadellebogen gemaakt van de ERW-pijpen of de staalplaten, dan zijn zij gelaste elleboog. De 90 graadellebogen zijn vervaardigde asSR (Korte Straal) ellebogen en LR (Lange Straal) ellebogen of andere straalellebogen.
90-graad-elleboog-tekening
Norm: ASME/ANSI B16.28, B16.9, MSS-SP-75, DIN 2605, EN 10253-2, JIS B2311, GOST 17375, ISO3419
Materiaal: ASTM A234, ASTM A860, ASTM 403, DIN 17175, het koolstofstaal van EN10228…, roestvrij staal, legeringsstaal.
Grootte: 1/2 ″ - 96 ″. DN15-DN2400
Verbind methode: Uiteindelassen.
Type:
Naadloos: DN15-DN900,
Gelast: DN100-DN1800 of meer grootte
